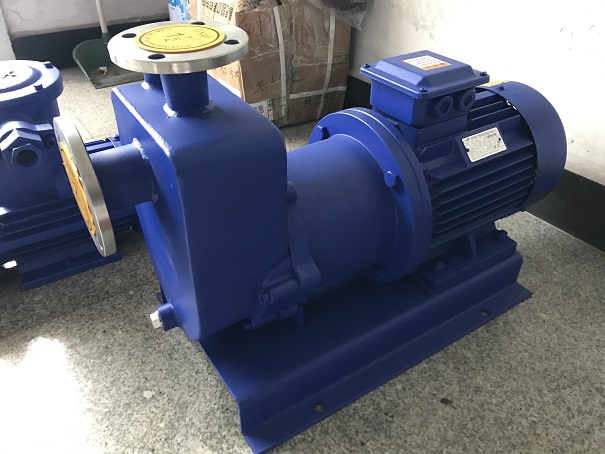

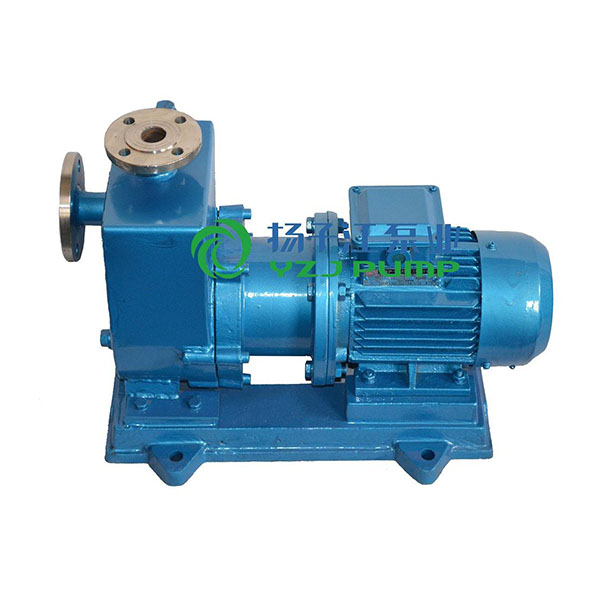

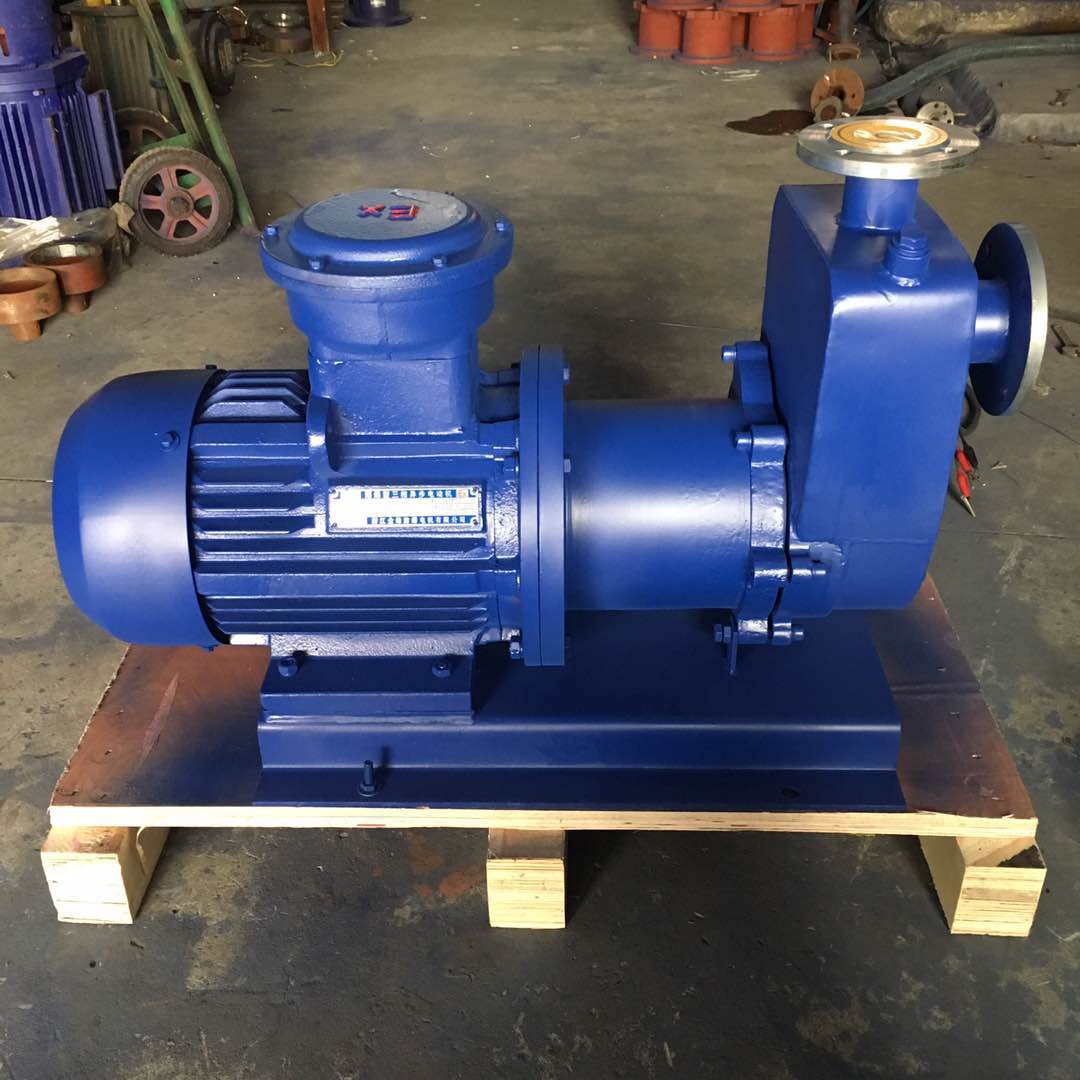

ZCQ型不銹鋼自吸磁力泵
流量（m3/h）：3~50
揚程：12~50
汽蝕余量（NPSH）r（m）： 4.0 5.5 6.0
電機功率（KW）：0.37~15
轉速（r/min）：2900
目錄
ZCQ型不銹鋼自吸磁力泵性能參數
流量（m3/h）：3~50
揚程：12~50
汽蝕余量（NPSH）r（m）： 4.0 5.5 6.0
電機功率（KW）：0.37~15
轉速（r/min）：2900
ZCQ型不銹鋼自吸磁力泵特點
ZCQ型自吸式磁力傳動離心泵（簡稱自吸磁力泵）是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品先進水平。該泵以靜密封取代動密封，使泵的過流部件完全處于密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病。泵體及過流部件的材料采用了耐腐蝕的不銹鋼、剛玉陶瓷四氟石墨等材料制造，既有CQ型的功能又集自吸于一體，不需底閥和引灌水。
ZCQ型不銹鋼自吸磁力泵主要用途
ZCQ型自吸磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、渡液、揮發性液體，以及循環水設備配套。特別是易燃、易爆、揮發性液體的抽送，選用此泵則更理想。
ZCQ型不銹鋼自吸磁力泵工作原理
ZCQ型自吸磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
ZCQ型不銹鋼自吸磁力泵安裝
1、開箱后檢查泵銘牌，校對自吸磁力泵產品主要參數是否與使用要求相符。
2、自吸磁力泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
ZCQ型不銹鋼自吸磁力泵性能參數表
| 型 號 | 口徑 |
揚程 m |
流量 L/min |
電機功率 KW |
轉速 r/min |
電壓 V |
自吸性能 m/3分 |
|
|
進口 mm |
出口 mm |
|||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵體材質不銹鋼(1Cr18Ni9Ti) | ||||||||
